大拉桿膨脹節是由金屬波紋管和各種部件組成的撓性補償元件,型號不同可補償各種位移.

      大拉桿膨脹節用途:大拉桿膨脹節主要用于溫度較高,直徑較大或無法在結構物上安置固定支架的場合在使用,用于補償吸收橫向位移,此外,這種設計形式也可用于吸收軸向位移,角位移以及任意由這三種形式合成的位移,一般用法是將這種帶連桿的膨脹節設置在呈90°的"Z"形管系的中間管臂內,調整連桿以阻止外部的軸向位移大拉桿膨脹節具有補償量大和自然導向能力.

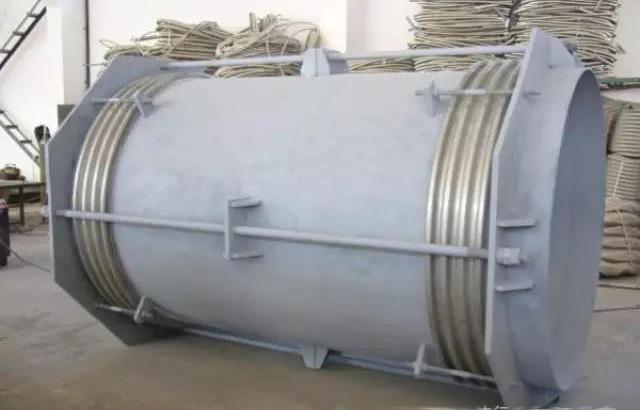

      大拉桿膨脹節結構:大拉桿膨脹節由中間接管連接的兩個波紋管及拉桿,端板等組成的撓性裝置,以橫向位移方式補償平面或立體彎曲管段的熱位移,拉桿裝置應能承受壓力推力及其附加外力的作用.

      大拉桿膨脹節吸收單平面"Z"形彎管橫向位移解釋:大拉桿膨脹節吸收單平面"Z"形彎管的橫向位移,中間管臂連桿以內的熱位移用膨脹節的軸向位移來吸收,水平管線的熱位移由膨脹節的橫向位移來吸收.由于壓力推力是由連桿來承受的,所以兩端均使用中間固定支架,由于作用于管線上的軸向力,是膨脹節產生的變形反力,因此只需使用導向支架.中間管臂上位于連桿以外的部分,如兩端彎管的熱膨脹需要由水平管道的彎曲來吸收。
