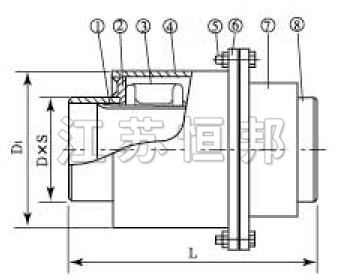

全埋式I型波紋膨脹節介紹一、產品結構圖全埋式l型波紋膨脹節（補償器）產品名稱：全埋式l型波紋膨脹節口徑：DN32一DNZO00工作壓力：0.25一2.SMPa性能特點：該膨脹節有強力的支撐和定向性能外
產品描述：
全埋式l型波紋膨脹節（補償器）
產品名稱：全埋式l型波紋膨脹節
口徑：DN32一DNZO00
工作壓力：0.25一2.SMPa
性能特點：
該膨脹節有強力的支撐和定向性能外，還有抗過壓的保護功能。
| 序號 | 規格型號 | 軸向補償量 | 軸向剛度 | 接口尺寸 | 徑向大外形尺寸 | 產品長度L | 壓力等級范圍(Mpa) |
| 1 | HDDL100-J | 100-350 | 4-0.6 | 108*4 | 250*250 | 1200-3000 | 0.25-6.0 |
| 2 | HDDL150-J | 100-350 | 12-2 | 159*4.5 | 300*300 | 1200-3000 | 0.25-6.0 |
| 3 | HDDL200-J | 100-350 | 32-6 | 219*6 | 360*360 | 1200-3000 | 0.25-6.0 |
| 4 | HDDL250-J | 100-350 | 33-8 | 273*8 | 420*420 | 1200-3000 | 0.25-6.0 |
| 5 | HDDL300-J | 109-320 | 28-10 | 325*8 | 480*480 | 1500-3000 | 0.25-6.0 |
| 6 | HDDL350-J | 100-300 | 56-13 | 377*8 | 580*580 | 1500-3000 | 0.25-6.0 |
| 7 | HDDL400-J | 90-280 | 130-17 | 426*10 | 630*630 | 1500-3000 | 0.25-4.0 |
| 8 | HDDL500-J | 80-260 | 160-41 | 529*10 | 750*750 | 1500-3000 | 0.25-4.0 |
| 9 | HDDL600-J | 100-250 | 127-27 | 630*10 | 880*880 | 2000-3500 | 0.25-4.0 |
| 10 | HDDL700-J | 100-220 | 280-57 | 720*12 | 950*950 | 2000-3500 | 0.25-2.5 |
| 11 | HDDL800-J | 80-180 | 402-79 | 820*12 | 1080*1080 | 2000-3500 | 0.25-2.5 |
| 12 | HDDL900-J | 120-250 | 369-98 | 920*12 | 1180*1180 | 2500-4000 | 0.25-2.5 |
| 13 | HDDL1000-J | 108-240 | 416-106 | 1020*12 | 1310*1310 | 2500-4000 | 0.25-2.5 |
